套筒調節閥的特點和性能

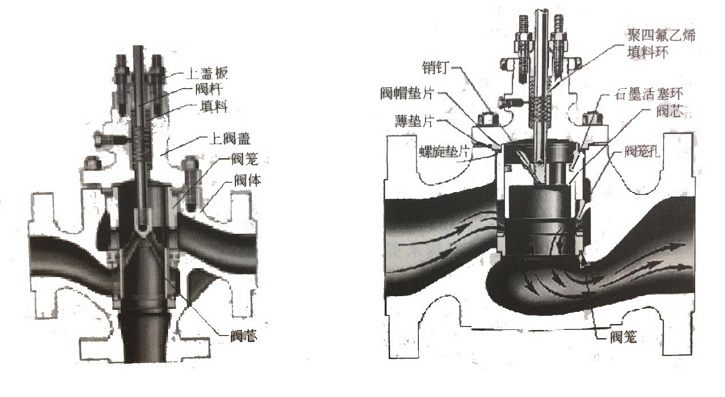

套筒調節閥如圖所示，也稱為籠式閥。其閥體結構與直通控制閥相似，也由閥體、閥芯、導向套、上閥蓋、上蓋板、閥桿和填料等組成。其結構特點是閥內件采用閥芯和閥籠(套筒)。套筒調節閥用閥籠內表面導向，用閥籠節流開孔滿足所需流量特性。
套筒調節閥的特點如下。
1.安裝維護方便: 閥座通過閥蓋緊壓在閥體上，不采用螺紋連接，安裝和維護方便。
2.流量特性更改方便: 套筒調節閥中流體從套筒向外流出，稱為中心向外流向，反之，稱為外部向中心流向。圖中所示是外部向中心流向的直通套筒調節閥結構圖。但通常采用從套筒下部流人，經閥籠的開孔流出，與圖中流向相反。在套筒上對稱地分布3、4 或.6 個節流開孔，節流開孔形狀與所需流量特性有關，因此，可方便地更換套筒(節流開孔的形狀) 來改變控制閥的流量特性。
3.降噪和降低空化影響: 為降低控制閥噪聲，套筒調節閥有帶有降噪閥內件的一種類型。它的套筒和閥芯開多個小孔，利用小孔來增加阻力，將速度頭轉換為動能，使噪聲降低。通常，這類套筒調節閥可降低噪聲10dB以上，因此，在需降噪場合被廣泛應用。為降低控制閥噪聲，也可采用多級降壓方法。這類降噪控制閥兩端的總壓降被分配到各級，使各級都不會造成流體發生閃蒸和空化，從而使控制閥的噪聲降低，并能夠削弱和防止閃蒸和空化造成的沖刷和磨損。套筒調節閥閥芯底部為平面，如發生汽蝕，氣泡破裂產生的沖擊不作用到閥芯，而被介質自身吸收，因此，套筒調節閥的汽蝕影響小，使用壽命長。
4.泄漏量較單座閥大: 由于套筒與閥芯之間有石墨活塞環密封，長期運行后，密封環的磨損使套筒調節閥的泄漏量比單座閥大。
5.互換性和通用性強: 更換不同套筒，可獲得不同流量系數和不同流量特性。
6.減小不平衡力影響: 通常，套筒調節閥有兩類，一類是平衡閥，另一類是不平衡閥。平衡閥的閥芯上開有平衡孔，使閥芯上所受不平衡力大為減小，同時，它具有阻尼作用，對控制閥穩定運行有利。因此，這類控制閥常用于壓差大、要求低噪聲的應用場合。
7.反體套筒調節閥由于閥芯可從下部拆卸，特別適合用于閥內件需要經常檢查和維修的場合。
