閥門大小--控制閥選型（Control Valve Sizing）--上海川滬閥門有限公司

當控制閥專業人士在談及"控制閥尺寸（Control Valve Sizing）",指的是選用合適的閥門來適用于控制過程。 選擇大小適宜的閥是一個重要的過程的一部分，但也還有其他一些同樣重要的考慮因素。

控制閥的大小應選擇操作范圍在60%和80%開度所需大的流量和不低于20%開度所需的小的流速。我們的想法是盡可能多地使用閥門的控制范圍，同時盡可能保持一個合理的，但不能過度，安全系數。

如果閥門太小，它會效果明顯的，因?yàn)檫@將無法通過所需要的流量。在實際應用中，根據尺寸的閥是相當少見的。一般情況下，該閥是太大。一個超大的控制閥將耗資超過是必要的，但更重要的是，一個超大閥會很敏感。閥位的小變化會引起較大的流量變化。這將使得很難甚至不可能準確地調整到所需要的流量。任何由摩擦引起的發粘，將被放大的過于敏感的過大的閥，流量可控制的精度降低。

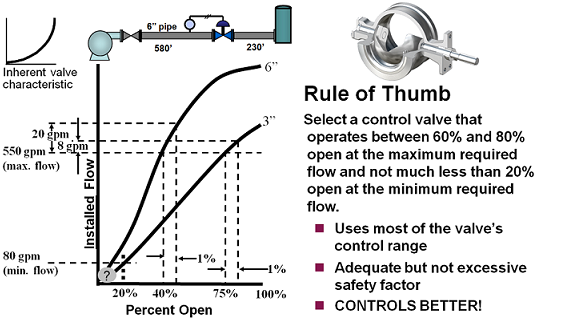

在上圖中，假設這兩個閥門都能夠定位在1％以內，適當大小的3英寸的閥門將能夠控制在8加侖的流量，而6英寸超大流量控制閥只能夠在20加侖。

氣蝕（Cavitation）

必須始終液體應用衡量閥門氣蝕。不僅氣蝕引起高噪聲和振動水平，它可以導致非常迅速損壞閥門的內部和/或下游管道。特別是旋轉閥，氣蝕破壞的預測是更復雜的，不是簡單地計算的阻流壓降。其結果是流動的分離和渦的形成在所述閥，壓力降低和恢復的局部化區域，可能會導致破壞性的氣蝕在壓力下降到大大低于，這會導致完全壅塞流動。預測旋轉控制閥汽蝕破壞的一個行之有效的方法之間的相互關系的基礎上計算出的聲壓水平和潛在的損害。

噪音（Noise）

流體在閥門中產生的噪聲會使閥門遭受不同程度的損壞，高噪音水平通常引起的震動可能會損壞管道，儀器等設備�？梢援a(chǎn)生的蒸汽和氣體的控制閥的噪音水平，以及在工廠標準過剩，即使在中等的壓力下降，特別是在3或4英寸以上的大小。因此，閥門的選型過程必須始終包含噪聲計算。

安裝流量特性（Installed Flow Characteristic）

在閥門實際應用中，應該有一個線性的控制閥安裝的流量特性（系統中的控制器的輸出與流量之間的關系）。系統的流量與壓力損失特性產生的安裝流量特性與控制閥的固有流量特性。如果已安裝的特性偏離從線性顯著，這將是很難或不可能在整個流量范圍內的準確和穩定的控制調整回路。安裝的特性分析，應該是一個計算機化的控制閥選型過程的一部分。

執行機構選型（Actuator Sizing）

尺寸執行器上的服務是相當直截了當，只要求被選中執行器的扭矩輸出略高于座閥座力矩�？刂崎y的情況比較復雜。大多數旋轉致動器的轉矩輸出的變化，與開口部的角度。在同一時間，該閥的轉矩要求的開度角，在那個特定的角度的節流壓降取決于。為了確保有足夠的備用扭矩，以保證平穩，精確控制，計算機化的分析建議。上海川滬閥門專業生產電動執行機構和氣動執行機構，電動執行器有CH電動執行器和HQ防爆電動執行器、381L電動執行器。氣動執行器有氣動薄膜執行器和氣動活塞執行機構。

選擇控制閥（Selecting Control Valve Style）

控制閥（調節閥，球閥，蝶閥等）作為工業閥門使用的傳統選擇，川滬閥門專業生產電動單座調節閥，電動套筒調節閥、氣動單座調節閥和氣動套筒調節閥。例如，大多數的控制閥，可在紙漿廠和造紙廠通常的電動球閥或氣動球閥。傳統的石油煉油廠使用高百分比截止閥，因?yàn)樗�往往是更容易獲得一個長期持久的旋轉閥的閥桿密封旋轉閥截止閥。
上海川滬閥門截止閥提供了范圍廣，流量特性，壓力，溫度，噪音和減少氣蝕的選項。截止閥，也往往是昂貴的。固定球閥往往有較高的量程比，尺寸大小，近兩倍的截止閥的通流容量，而它們通常是更便宜比截止閥。另一方面，浮動球閥是有限的，在極端的溫度和壓力的可用性，并且比截止閥更容易出現噪音和氣蝕問題。
高性能蝶閥甚至更便宜比球閥，尤其是在大尺寸（8英寸和更大）。他們也有比球閥可調范圍較小，更容易發生氣蝕。 偏心旋轉閥的旋轉閥門，如高循環壽命閥桿密封和結構緊湊的特點結合起來，與截止閥的結構堅固。不同于其他旋轉閥的通流容量約一倍，截止閥，截止閥偏心旋轉閥的通流容量看齊。
雖然閥樣式的選擇是非常主觀的，在指定的閥門或植物偏好的情況下，下面的方法可以用來選擇控制閥應用時，閥將是6英寸或更小的：
-考慮壓力，壓差，溫度，所需的流量特性，氣蝕和噪聲段球閥工作？
-如果段球閥是不適合的，選擇一個截止閥。請記住，籠引導截止閥不適合臟環境使用。
-應用時，閥將是8英寸或更大，首先探討一種高性能蝶閥，因?yàn)闈撛诘娘@著節省成本和重量上的適用性。

確保精度（Ensuring Accuracy）

今天控制閥門選型計算通常使用計算機程序進行。大部分控制閥制造商提供控制閥門選型軟件，不需任何費用，雖然大多數是特定，制造的閥門。而上海川滬閥門生產制造的電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥這些通用的選擇允許用戶調查不同的閥門一個特定的應用程序的樣式和大小的適用性。
選擇一個適當大小的控制閥，是必不可少的，以實現高程度的過程控制的液體，氣體或多相流體。為了保證精度，使用控制閥門選型的以下信息：
-如果一組回路整定參數只適用于一端的控制范圍，而不是其他，閥的流量特性是有可能錯了。
-如果一個系統有很多的管道，用平等的比例閥。
-如果系統有非常小的管道，使用線性閥。
-操作尺寸的60％左右至80％，打開所需的大流量，而不是遠小于20％，在所需的小流量的控制閥，是將得到好的控制。
* 適當大小的全球，段球和高性能蝶閥通常兩種尺寸較小的比線。
* 適當大小的截止閥通常是尺寸小于行。
-大多數人認為使用一個控制閥，不到半線尺寸或大于行大小管道的做法差。

上海川滬閥門是一家專業生產電動調節閥、氣動調節閥、電動球閥、氣動球閥、電動蝶閥、氣動蝶閥的廠家。
